CT-2矿用超声波围岩裂隙探测仪 围岩松动检测仪
CT-2矿用超声波围岩裂隙探测仪，超声波围岩松动检测仪，超声波围岩裂隙探测仪
CT-2型超声波围岩裂隙探测仪（又名超声波围岩松动检测仪），本仪器用于探测围岩松动、裂隙范围，为井巷设计与施工提供科学依据，仪器为矿用本质安全型。可用于瓦斯矿井、金属矿井、隧道及地下工程围岩定性评析。
一、CT-2矿用超声波围岩裂隙探测仪工作原理：
超声波在岩体中的传播速度与岩体受力状态及裂隙程度有关，当围岩裂隙(破裂逢)多时，波速相对于深度完整无裂隙(未松动破坏)岩(煤)体的波速低。通过岩石钻孔(41~ 45m)测出声波纵波速度在围岩钻孔中的分布变化曲线或“时间- -孔深”曲线，即可判定围岩裂隙( 松动)范围。
二、CT-2矿用超声波围岩裂隙探测仪技术特性：
主机
防爆类型:矿用本质安全型
发射电源: 450~500V
分辨率: 0.1us
外型尺寸: 206*102*57mm
重量: 600g
探头
主频: 33RHz
外型尺寸: 36*220mm
导线:射频电线20m
钻孔直径: 41~45mm
电源
电池: 6节5号普通碱性干电池
工作电压: 5V
工作电流: 80mA

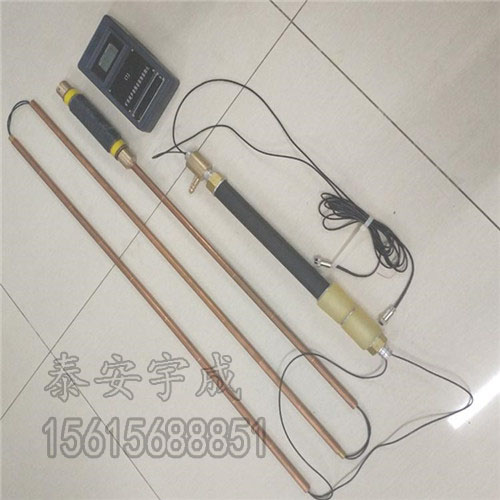

三、CT-2矿用超声波围岩裂隙探测仪探头及封孔器：
探头由发射换能器和接收换能器经由开槽塑封管连接组成,收发两个换能器可互换使用,测管由铜管制成，每10cm有一尺度槽 ，共20节，螺纹联接。换能器联接塑料管，在仰斜测试时需要胶带缠裏，以防漏水。
超声波测试时，钻孔中需充满水耦合声波传播，-般情况下应将测试钻孔布设在巷道两帮，并将钻孔略向下扎3-5以便存水，这样测试起来比较方便，当钻孔仰斜或向上时，为保证钻孔内注满水，需使用封孔器。
CT-2矿用超声波围岩裂隙探测仪为矿用本质安全型产品，在使用与维修过程中，不得随意更改本安电路电气参数及元器件的规格与型号，不允许改用其它电池，以免影响本质安全性能。
