MQ19-250/63张拉机具 铝钛合金双缸张拉千斤顶

MQ19-250/63张拉机具，铝钛合金张拉千斤项，双缸张拉千斤顶，MQ系列气动张拉机具，矿用气动锚索张拉机具

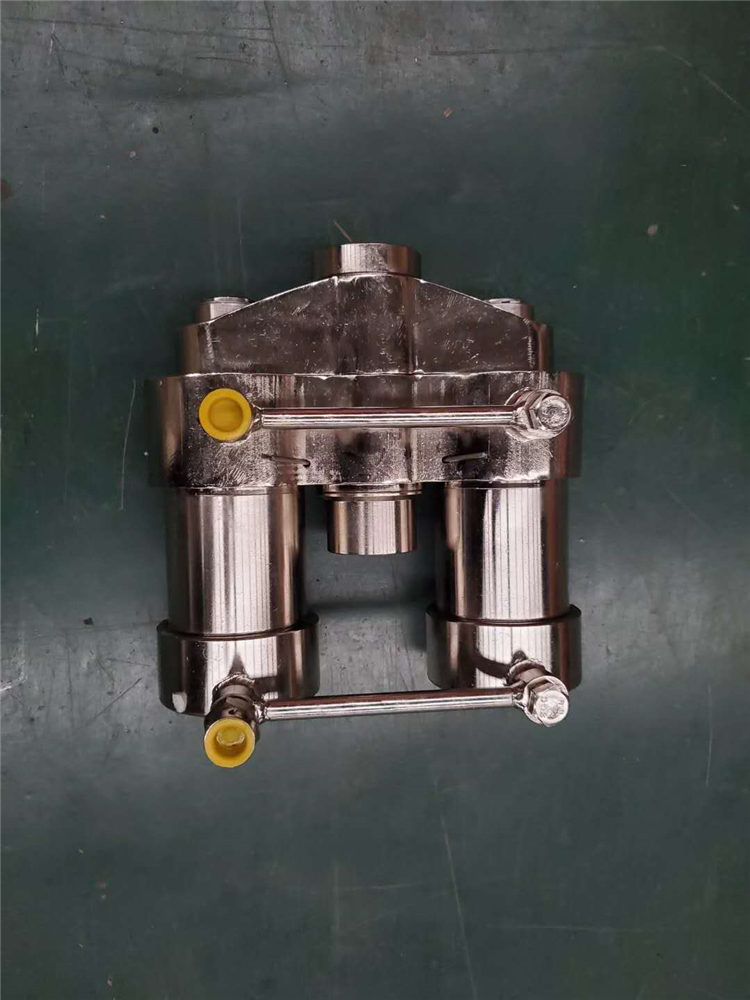

     MQ19-250/63张拉机具由气动油泵与张拉千斤顶配套使用，是锚索预应力张拉的专用设备。其中气动油泵具有重量轻、噪音小，上压快，作业效率高等优点；双缸千斤顶与单缸千斤顶相比具有重量轻，稳定性好，且煤尘不易进到缸内，从而使千斤顶避免了因回不了缸而挂在顶板取不下来的尴尬。千斤顶比较好的材质是铝钛合金的，更加耐用。

一、MQ19-250/63张拉机具介绍：

MQ19-250/63张拉机具适用于矿井、隧道、桥梁等预应力锚固工程。其特点为张拉力大，工作可靠，密封性能好，使用寿命长，操作简单，维护方便。MQ19-250/63张拉机具具有效率高、结构紧凑、体积小、重量轻、运转平稳、压力波动小等优点，是煤矿行业进行锚索安装及检测的理想设备。

二、MQ19-250/63张拉机具技术特性：

型号MQ19-250/63

液压系统额定压力MPa 63

额定张拉力kN 250

张拉行程mm 150

适应钢绞线直径mm 18.9

张拉力指示表类型指针式

张拉力指示表量程kN 0-320 kN

张拉力值满量程准确度偏差±3%

张拉千斤顶机重kg 18

液压系统额定流量L/min >0.9

中心孔径mm 20.5

工作气压MPa 0.4 0.5 0.63

液压系统工作压力MPa >50 >60 >75

耗气量L/min 230 300 500

活塞往复次数次/min 120 150 240

噪声声功率级dB(A) <112

噪声声压率级dB(A) <95

油箱有效容积L 4

泵站机重（不含工作介质）kg 24

三、MQ19-250/63张拉机具操作方法：

1.确保油管中及接头处无污染后，将油管与泵和张拉千斤顶连接紧固，在粉煤尘较多的场合尽量不要拆卸;

2.退锚:将张拉千斤顶的中缸退回到最低位置，中缸如不退回到最低位置有可能锚索插不进千斤顶。(注意:到底后油压显示增高时要立即停止供油并卸载)。

3.将钢板(托盘)外置锚具等套放好,把钢绞线插入张拉千斤顶的顶孔内约150mm,使顶压器在顶板处预紧外置锚具体;

4.启动油泵拉拔开关，使中缸伸出。在中缸伸出过程中，由于顶锚管脱离固定在内缸的工具锚而使工具锚在弹力推动下锁紧钢绞线，从而在油缸顶出时钢绞线不断被拉伸，在锚具连同钢板(托盘)则不断被顶紧，张紧完成。

5.当中缸顶到预定位置后，启动退锚开关退回油缸，锚具锁定钢绞线，从而使钢绞线处在承载状态，顶板则被牢牢地拖住。取下千斤顶，退锚完成。

6.一次张拉行程不得超过120mm,超过时应多次张拉。

泰安市宇成矿用设备有限公司主营矿用锚杆锚索支护设备，除张拉机具外，还有锚索退锚器，锚杆拉力计，锚索切断器，锚杆锚索测力计，多功能液压剪，预应力扭矩扳手等等，如有需要可以来电详询。
