MQ22-450/60气动张拉机具 双向千斤顶 双速换向油泵
MQ22-450/60气动张拉机具，双向千斤顶，双速换向油泵，双缸气动张拉机具，矿用双缸张拉机具
MQ22-450/60气动张拉机具主要由气动泵，双向千斤顶、高压胶管、力值指示表组成。它适用于煤矿井下和非煤矿井使用锚索的矿山工程，MQ22-450/60气动张拉机具具同样也适用于各种地面隧道、巷道、涵洞等使用锚索的矿山工程。

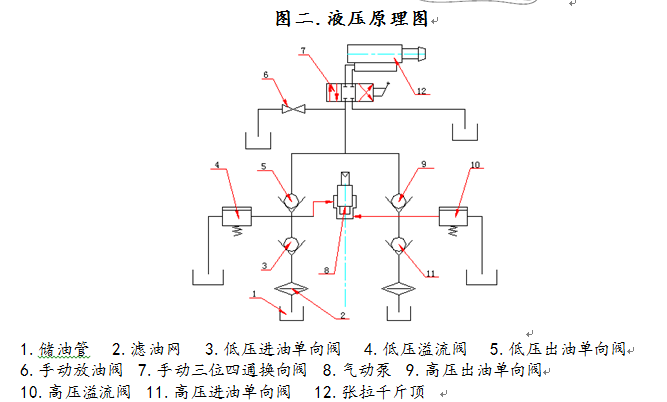

一、MQ22-450/60气动张拉机具液压工作原理：
全部安装检查无误后，进入操作系统，液压油被柱塞压入高低压单向阀通过高低压单向阀进入千斤顶油缸，当张拉力升到10kN时，则低压阀打开，低压油流回储油管，高压柱塞继续工作，张拉力继续升高，当张拉力超过额定张拉力200kN时，则高压油从高压溢流阀回储油管，使张拉力始终处在额定拉力，当锚索上的张拉力为200kN时,这时加油开关手柄反向打开，进油管回油，原回油管进油，千斤顶反向运动，即松开锚索，预应力张拉工作完毕，拆除机具，进入下一轮工作。如下图：

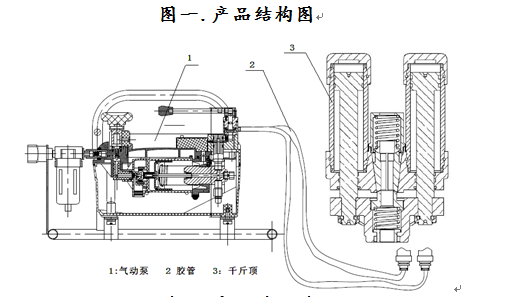

二、MQ22-450/60气动张拉机具结构图：
三、MQ22-450/60气动张拉机具使用与操作：
1.确保油管中及接头处无污物后，将油管与泵和张拉千斤顶连接紧固，在粉煤尘较多的场合尽量不要拆卸。
2.将张拉千斤顶的中缸退回到最底位置，注意：到底后油压显示增高时要立即停止供油并卸载；
3.将钢板、外置锚具等在钢绞线中穿好，把钢绞线插入张拉千斤顶的顶孔内约20cm，使锥顶在顶板处顶紧外置锚具体；
4.使中缸顶出，当中缸顶到接近最长位置时应停止供油并卸载，使中缸退回到最底位置，如没有达到给定的预紧力，将千斤顶推进到锥顶再次顶紧外置的锚具体，继续加载使中缸顶出，直到中缸顶出达到预定载荷时，卸载并使中缸退回，取下千斤顶。
宇成MQ22-450/60气动张拉机具主要用于煤矿、国防、隧道、其它矿山及交通运输等各种施工现场锚喷支护工程中测定锚索锚固力的场合，对工程质量检验和锚索的研究具有重大的意义。选气动双缸张拉机具就来泰安宇成，产品结构简单，质量可靠，使用安全，经久耐用。
