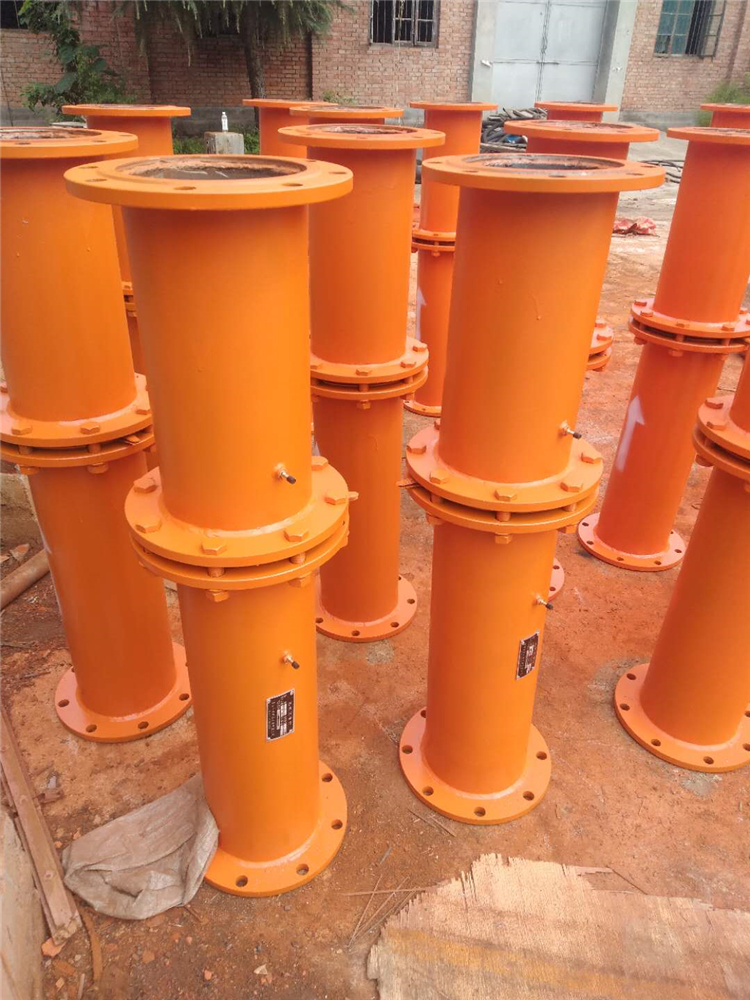

FKL型系列孔板流量计 DN150瓦斯抽放管路孔板流量计
点击图片查看原图
产品: 浏览次数:25FKL型系列孔板流量计 DN150瓦斯抽放管路孔板流量计
品牌: 宇成
型号: FKL
工作压力: 0.6~32.0Mpa
节流孔径: 7.5-500mm
单价: 40.00元/台
最小起订量: 1 台
供货总量: 300 台
发货期限: 自买家付款之日起 1 天内发货
有效期至: 长期有效
最后更新: 2020-11-23 09:00
  询价
详细信息

FKL型系列孔板流量计 DN150瓦斯抽放管路孔板流量计

FKL型系列孔板流量计,DN150孔板流量计,瓦斯抽放管路孔板流量计,瓦斯管路流量计

   泰安宇成FKL型系列孔板流量计生产厂家,规格有DN100,DN150,DN200,DN300等等,均可以定做。下面详细了解一下。

一、FKL型系列孔板流量计工作原理:

FKL型系列孔板流量计用以测定瓦斯抽放管路中的瓦斯流量。当气体经管路通过孔板时,流速会增大,在孔板两侧产生压差,且流量与压差之间存在着一个恒定的关系,通过压差可以计算出管路中气体的流量。FKL型系列孔板流量计由抽采瓦斯管路中加的一个中心开孔的节流板、孔板两侧的垂直管段和取压管等组成。当气体流经管路内的孔板时,流束将形成局部收缩,在全压不变的条件下,收缩使流速增加、静压下降,在节流板前后便会产生静压差。在同一管路截面条件下,气体的流量越大,产生的压差也越大,因而可以通过测量压差来确定气体流量。

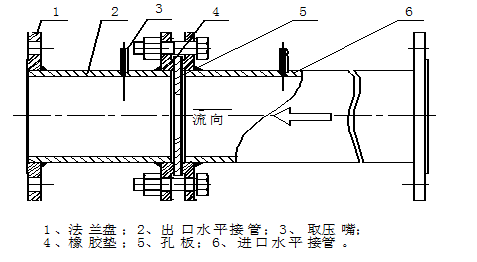

二、FKL型系列孔板流量计结构图:


三、FKL型系列孔板流量计技术参数:

宇成生产的径距取压法孔板流量计,是煤矿抽放瓦斯计量用的节流装置,其规格齐全,安装方便,测量准确,出厂前系数均经过标准计量标定。

制造标准:GB/T 2624—93

规格型号:DN15~DN1000

孔径比(β=d/D):β=0.2—0.75

材    质:孔板为不锈钢,直管段为碳钢。

工作压力:0.6~32.0(Mpa)

节流孔径:7.5-500mm。

被测介质温度:-10℃~+450℃

注:水平连接管路长短可按照客户要求定制

    宇成FKL型系列孔板流量计专为煤矿瓦斯抽放而设计的计算瓦斯抽放量的配套件。其结构简单,使用和计算极其方便,FKL型系列孔板流量计是测量瓦斯流量中为经济的装置,欢迎来电采购。

联系人:张经理               手机:15615688851(微信同号)

QQ:2656653994               座机:0538-6626868

地址:泰安市岱岳区青春创业开发区
