泰安宇成DN200孔板流量计 旁通式孔板流量计订做
DN200孔板流量计，旁通式孔板流量计，桥式孔板流量计，孔板流量计订做，瓦斯管路孔板流量计

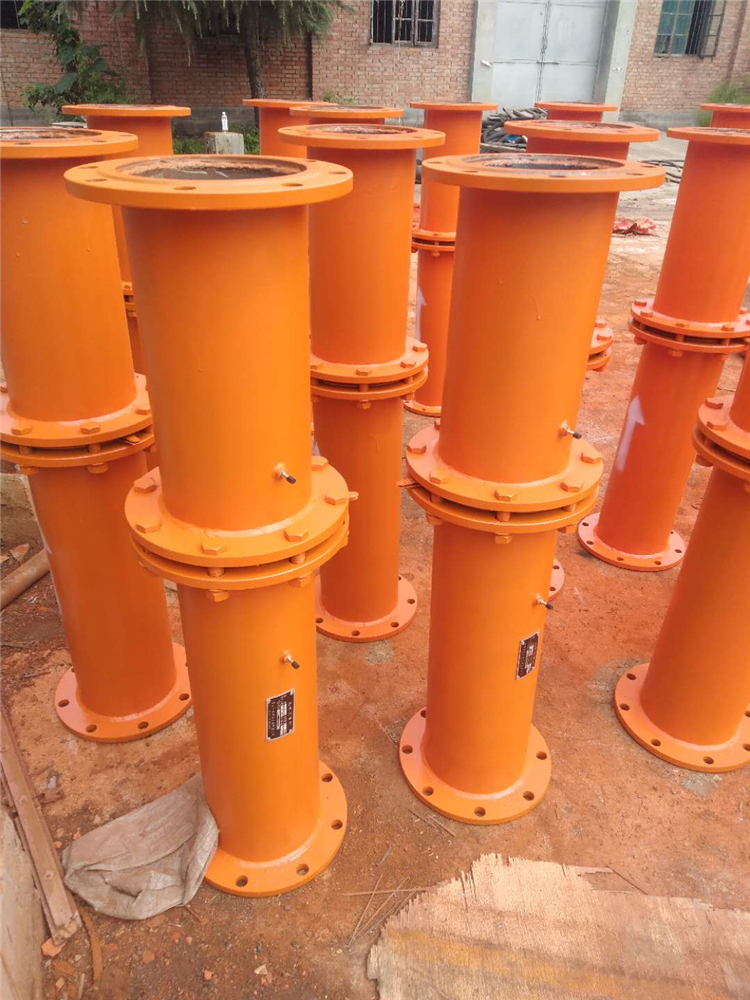

宇成矿用孔板流量计是根据煤矿瓦斯抽放管路的特点，孔板流量计专为煤矿瓦斯抽放而设计的计算瓦斯抽放量的配套件。矿用孔板流量计结构简单，使用和计算极其方便，矿用孔板流量计是测量瓦斯流量中为经济的装置。除了普通孔板流量计外，我们也有旁通式孔板流量计。
一、DN200孔板流量计 旁通式孔板流量计用途：

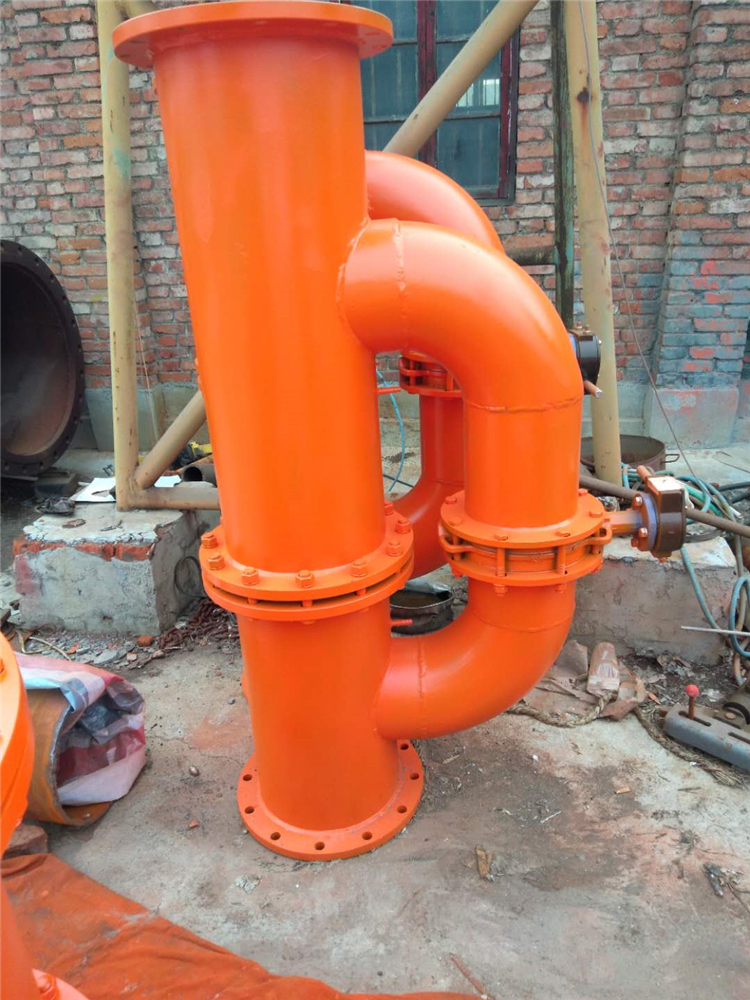

旁通式孔板流量计又称桥式孔板流量计，本产品含有直管，直管中安装有孔板，该孔板两侧的直管壁上分别设置一个测量管，其特征是：所述直管和一个桥管并联式连接，二者内腔相互连通，并且所述直管和桥管的两个连接点分别位于两个测量管的外侧，所述桥管上安装一个启闭控制阀。此产品结构简单，设计合理，解决了由于节流原因对煤矿瓦斯抽放系统造成的负压损失，有效地提高了瓦斯抽放效果。
二、DN200孔板流量计 旁通式孔板流量计工作原理：
1.旁通式孔板流量计的孔板前后产生一个静压力差，该压力差与流量计存在着一定的函数关系，流量越大，压力差就越大，差压信号传送给差压变送器，转换成4—20ma.DC模拟信号输出，传输给流量积算仪，实现流体流量的计算，利用智能型差压变送器，对工矿温/压进行自动补偿后，实现对流体质量流量的测量。
2.孔板以内孔锐角线来保证精度，因此对磨蚀、磨损、结垢、脏污等不良问题很敏感，长期使用精度难以保证，需买年定期拆下检修一次，以保证产品的使用效果与测量精度。
三、DN200孔板流量计 旁通式孔板流量计结构:
DN200孔板流量计 旁通式孔板流量计主要由进流体管路、旁通管路、取压嘴、紧固件、连接法兰、节流件、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。如下图：
泰安市宇成矿用设备主营产品有瓦斯抽放管路用孔板流量计，水封式防爆器，防回火装置，快速排渣器，正压自动放水器，负压自动排渣放水器，瓦斯封孔器及相关配件等，各种规格尺寸均可定做，期待您的来电。
