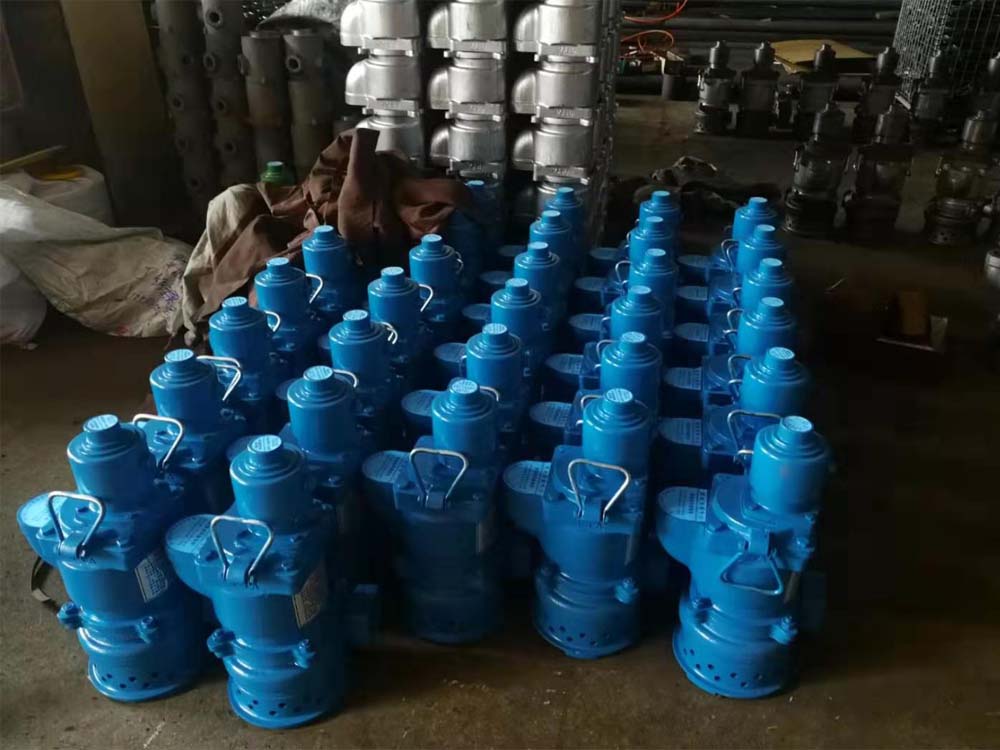

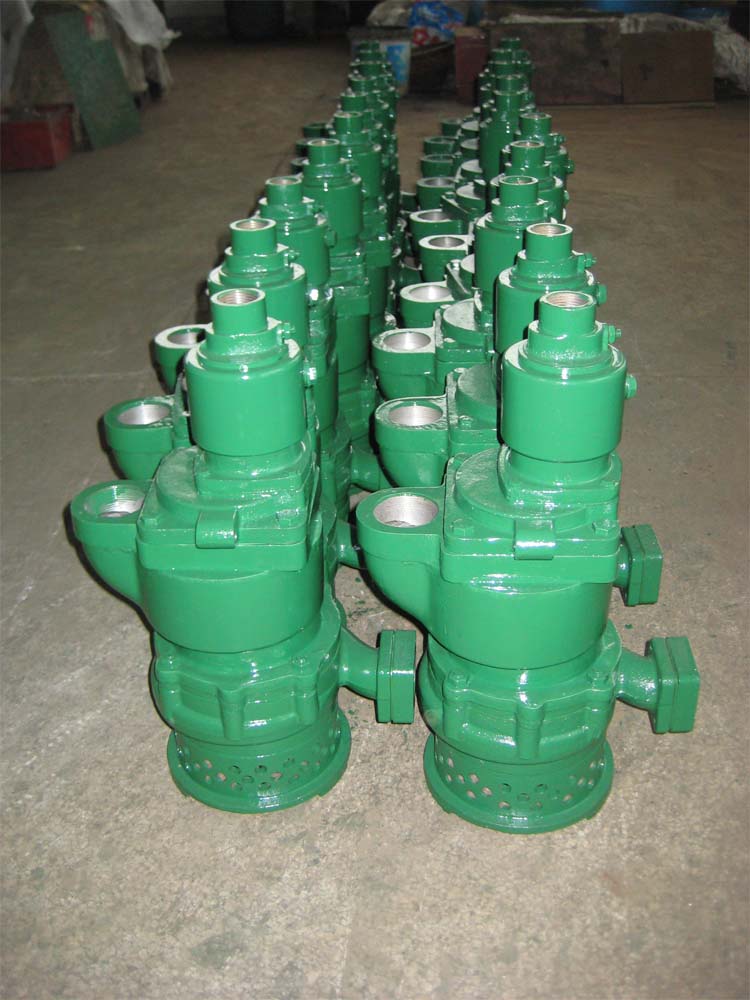

宇成FQW18-80/K矿用风动潜水泵 叶片式风动污水泵
FQW18-80/K矿用风动潜水泵，叶片式风动污水泵，矿用叶片式风动潜水泵，太用风动污水泵，开式风动潜水泵
泰安宇成FQW18-80/K矿用风动潜水泵为叶片式排沙排污潜水泵，以定转子偏心、可滑动叶片为动力发生装置，采用相邻叶片承压面积不同，同一叶片两侧压力不同，从而产生转矩的原理设计。
一、FQW18-80/K矿用风动潜水泵概述：
FQW18-80/K矿用风动潜水泵是一种以风动（气动）马达作为同轴原动机的新型排水机具，不受电源、潮湿、粉尘等条件限制，特别是需要防爆的场所有着电动潜水泵不可替代的安全性和可靠性，在含有瓦斯与煤尘的工矿作业面以及其他易燃易爆、震动、高温等恶劣工况场合使用，绝对安全可靠，FQW18-80/K矿用风动潜水泵具有新颖先进、节能、高效、低噪、安全、轻便、维修量小的特点，可广泛用于煤矿井下任何作业面，输送含有煤粉、泥沙颗粒的地下水，使用安全、可靠，并有效地改善现场空气质量。
二、FQW18-80/K矿用风动潜水泵参数：
型号：FQW18-80/K
额定流量 m³/h：18
额定扬程m：80
最大流量m³/h：40
关闭扬程m：110
测试气压MPa：0.55
额定耗气量m³/h：300
适用工作气压MPa：0.4～0.7
最大通过颗粒mm：12
进气口径mm：25
出水口径mm：38
三、FQW18-80/K矿用风动潜水泵结构及工作原理：
1、风动马达部分：由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽，槽内配有叶片，上、下气缸盖上各有一只吹气眼。风泵启动时，高气压从吹气眼将槽内叶片吹开，同时大量高气压从主风道进入气缸，推动叶片、驱使转子旋转作功。在壳体下方留有密封腔，腔内有密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使密封圈内涨，增强密封效果。
2、水泵部分：由泵体、叶轮、泵座等组成。离心泵采用半开式离心旋涡复合式叶轮，旋流泵采用半开双向倾斜式叶轮，叶轮装在转子轴上，拧紧叶轮螺母，装上泵体、泵座，放入水中，转子带动叶轮旋转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。两种叶型实测比对流量扬程曲线升高，轴功率曲线下降，泵效率显著提高
3、油雾器部分：由油雾器壳、油雾器杆、调油阀芯等组成，油雾器装在顶盖上，壳内装满润滑油。
4、管接头部分：由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。
5、消声器部分：消声器是由钢板冲压焊接而成，装在排气口处。
泰安宇成FQW18-80/K矿用风动潜水泵是一种先进可靠的排水工具，是以压缩空气为动力的矿用排水工具。具有结构紧凑、体积小、重量轻、扬程高、流量大、噪音小、经久耐用、易于安装、操作、维修、移动,进风管与风钻机风管共用等特点。宇成风动潜水泵规格型号齐全，欢迎来电详询。
